عملية
1. ضاغط الهواء: يتم ضغط الهواء عند ضغط منخفض يبلغ 5-7 بار (0.5-0.7mpa). ويتم ذلك باستخدام أحدث الضواغط (النوع اللولبي/الطرد المركزي).
2. نظام التبريد المسبق: تتضمن المرحلة الثانية من العملية استخدام مادة التبريد للتبريد المسبق للهواء المعالج إلى درجة حرارة حوالي 12 درجة مئوية قبل دخوله إلى جهاز التنقية.
3. تنقية الهواء بواسطة جهاز التنقية: يدخل الهواء إلى جهاز تنقية يتكون من مجففين منخلين جزيئيين يعملان بشكل بديل. يقوم المنخل الجزيئي بفصل ثاني أكسيد الكربون والرطوبة عن هواء المعالجة قبل أن يصل الهواء إلى وحدة فصل الهواء.
4. تبريد الهواء المبرد بواسطة الموسع: يجب تبريد الهواء إلى درجات حرارة أقل من الصفر من أجل التسييل. يتم توفير التبريد والتبريد بالتبريد عن طريق موسع توربو عالي الكفاءة، والذي يبرد الهواء إلى درجة حرارة أقل من -165 إلى -170 درجة مئوية.
5. فصل الهواء السائل إلى أكسجين ونيتروجين عن طريق فصل الهواء
6. العمود: الهواء الذي يدخل إلى المبادل الحراري من النوع الزعنفي ذو لوحة الضغط المنخفض يكون خاليًا من الرطوبة، وخاليًا من الزيت، وخاليًا من ثاني أكسيد الكربون. ويتم تبريده داخل المبادل الحراري إلى درجات حرارة تحت الصفر عن طريق عملية تمدد الهواء في الموسع.
7. من المتوقع أن نحقق دلتا فرق منخفضة تصل إلى 2 درجة مئوية عند الطرف الدافئ للمبادلات. يصبح الهواء مسالاً عندما يصل إلى عمود فصل الهواء ويتم فصله إلى أكسجين ونيتروجين عن طريق عملية التصحيح.
يتم تخزين الأكسجين السائل في خزان السائل: يتم تعبئة الأكسجين السائل في خزان تخزين السائل المتصل بالمسيل لتشكيل نظام تلقائي. يتم استخدام أنبوب خرطوم لإخراج الأكسجين السائل من الخزان.
مخرجات المنتج
أ. غاز الأكسجين بنسبة نقاء 99.7% عند 150-160 بار (2200 رطل لكل بوصة مربعة) كما هو مطلوب لملء أسطوانة الأكسجين.
ب. نيتروجين عالي النقاء 99.99% (3 جزء في المليون اختياري) أو تعبئة الأسطوانة.
ج. يتم تعبئة النيتروجين السائل والأكسجين في خزان تخزين السوائل المبردة
ملاحظة: لا يوجد فقدان في إنتاج الأكسجين عند إنتاج النيتروجين عالي النقاء.

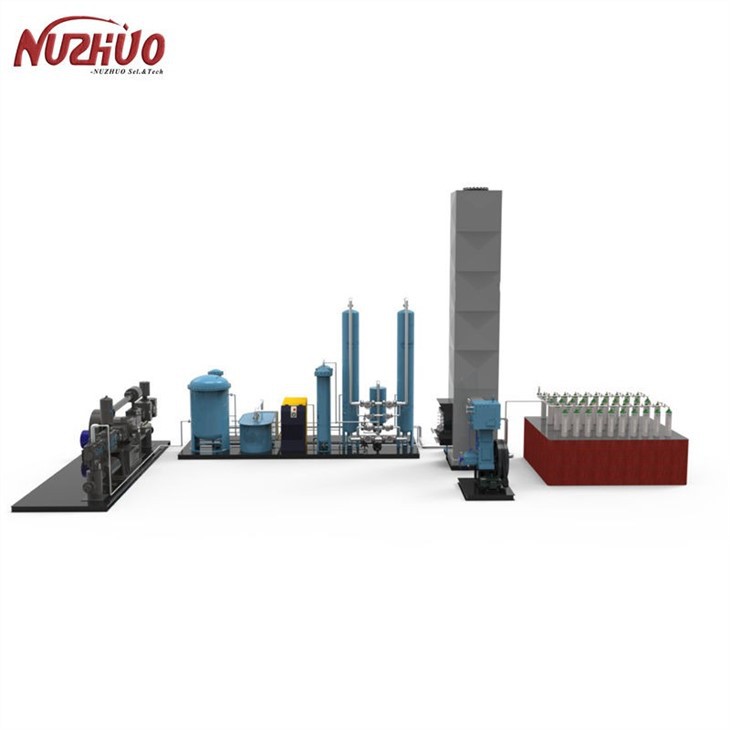

نطاق وتوريد مصنع النيتروجين المبرد
ل. ضاغط الهواء: يمكن استخدام ضاغط الهواء الدوار من النوع اللولبي للمحطات الصغيرة الحجم حتى 50 م3/ساعة و1000 م3/ساعة. تصل إلى 40000 م3/ساعة. يمكن استخدام ضاغط الطرد المركزي للمحطات ذات الحجم الكبير.
2. نظام التبريد المسبق للهواء: تعتمد محطات فصل الهواء نظام التبريد في جميع أنظمة التبريد المسبق للهواء.
3. نظام تنقية الهواء: يتم استخدام المناخل الجزيئية في نظام تنقية الهواء لإزالة ثاني أكسيد الكربون والرطوبة للهواء المعالج عند ضغط منخفض -.
4. عمود فصل الهواء: (عمود فصل الهواء -صندوق التبريد) يتكون من غلاف فولاذي خارجي، مبادل حراري رئيسي، مسال، عمود سفلي، عمود علوي، مكثف، مبرد فرعي، مرشح للأكسجين والنيتروجين السائل. خط أنابيب التبريد، مادة عازلة، مؤشر درجة الحرارة الإلكتروني الرقمي والماسح الضوئي، مستشعر PT 100، مقياس مونومتر DP، صمام توسيع بنوع ساق طويل مع مؤشر ومؤشر وعجلة - مجموعة واحدة.
5. الموسع: يتم استخدام الموسع لتبريد الهواء لعملية التسييل ويتم كبحه بواسطة المعزز، وذلك لتقليل حجم الهواء الممتد، واستقرار حالة عمل الأعمدة العلوية وتقليل استهلاك الطاقة. تتمتع موسعات التوربينات بعمل خالٍ من المتاعب وعمر طويل وموثوقية.
6. لوحة التحكم: يمكن تكوين محطات النيتروجين النقي للتشغيل التلقائي من خلال جهاز كمبيوتر. سيستخدم هذا صمامات تبديل خارجية من الألمانية أو اليابانية والصمامات المبردة الآلية في الصندوق البارد.
التطبيقات
-
النفط والغاز
-
صناعة المشروبات (الكوكا كولا، تعبئة العصير)
-
صناعة الزجاج
-
تجميد المأكولات البحرية
-
مصفاة النيتروجين
-
تجميد النفق
-
وغيرها الكثير
حالات العملاء
NZ0-30، NZO-60 مصنع الأكسجين PSA تم تصديره إلى ميانمار في أغسطس - NUZHUO
مصنع مولد الأكسجين PSA بإنتاج 30nm3، ونقاء الأكسجين بنسبة 93-95%، تأتي الحكومة المحلية لتفقد تشغيل معداتنا وجودة الأكسجين وما إلى ذلك، حتى الآن باعت شركتنا حوالي 80 مجموعة من مصانع الأكسجين إلى ميانمار، وخط إنتاج الأكسجين المبرد، بنقاء الأكسجين بنسبة 99.6%، لملء الأسطوانة أو خط الأنابيب لاستخدام المستشفى.
السعة القصوى لمولد الأكسجين NZO-200 PSA لدعم الاحتراق
مولد الأكسجين PSA يلبي متطلبات الصناعة، هذه الآلة 200Nm3/h تستخدم لإنتاج الأكسجين للاحتراق، وهذا النموذج هو السعة القصوى لهذا النوع. يستخدم أيضًا مصنع الأكسجين PSA للمستشفى الطبي، وقد قمنا بالتصدير إلى العديد من البلدان، #ميانمار، #الهند، #بيرو، #روسيا، إلخ. والتي تدعم الاتصال بأنبوب الأكسجين بالمستشفى مباشرة، بالإضافة إلى التعبئة في الأسطوانات (سنقوم بتزويد محطة التعبئة لك).
اثنتا عشرة مجموعة من مصانع الأكسجين NZO-20 PSA، وتصدير النيتروجين السائل الصغير بقدرة 5 لتر/ساعة إلى البيرو في مارس
مولد الأكسجين طراز NZO-20 مجهز بمجفف امتزاز مضغوط بدون حرارة ومجفف مبرد يمكن أن تكون نقطة الندى فيه -60 درجة مئوية، وضاغط هواء ماركة Altas، من النوع المزدوج المثبت على الانزلاق.
عملاء آخرون يبحثون عن مولد نيتروجين سائل صغير لزراعة الحيوانات المنوية للأجنة، والقطع بالليزر، وحفظ الأغذية.
مصنع الأكسجين والنيتروجين المبرد - برج الفصل- NZDON-50-50 إلى روسيا، كينيا
المواصفات: إنتاج 50Nm3/h أكسجين بنقاء أكبر من أو يساوي 99% ونيتروجين 50Nm3/h بنقاء 99.99%.
نطاق التوريد: نظام ضاغط الهواء، ونظام التبريد المسبق، ونظام تنقية الهواء، ونظام عمود التجزئة (صندوق بارد)، ونظام الموسع التوربيني، ونظام التعبئة، ونظام التحكم في الأجهزة والكهرباء، وتصميم الرسم، وما إلى ذلك
التعليمات
Q1: هل أنت شركة تجارية أو مصنعة؟
ج: أولا. نحن الشركة المصنعة، لدينا مصنعنا والمهندسين الخاصين بنا.
ثانيا، لدينا فرق التجارة الدولية الخاصة بنا لتقديم الخدمات لك.
ثالثًا، نقدم الدعم التكنولوجي مدى الحياة وأفضل خدمة ما بعد البيع.
Q2: ما هي مدة الدفع الخاصة بك؟
ج: 30% T/T مقدمًا والتوازن قبل الشحن.
B. 30% T/T مقدمًا وخطاب اعتماد غير قابل للإلغاء عند النظر.
ج- قبول التفاوض.
Q3: كم من الوقت هو وقت التسليم الخاص بك ؟
ج: اعتمادًا على نوع الجهاز الذي اشتريته.
سلسلة PSA، ضاغط الغاز، وقت التسليم هو 10-15 يومًا.
ASU المبردة، ووقت التسليم لا يقل عن 3 أشهر.
مصنع السوائل المبردة، وقت التسليم هو 5 أشهر على الأقل.
س 4: ما هي سياسة ضمان جودة المنتج الخاص بك؟
ج: نحن نقدم فترة ضمان لمدة سنة واحدة، ودعم تكنولوجي مجاني مدى الحياة.
ب. دعم الجزء الثالث- لإجراء الفحص، كما يوفر أيضًا شهادة SGS وTUV.
ج- قبول التفاوض.
Q5: هل تقدمون خدمة OEM/ODM ؟
ج: نعم.
س 6: هل منتجك مستعمل أم جديد؟ منتج RTS أو منتج مخصص؟
ج: آلتنا هي وحدة جديدة، وتتبع متطلباتك المحددة لتصميمها وتصنيعها.
نموذج رقم
NZDO NZDN NZDON NZDOAR، NZDONAR
حالة
جديد
شهادة
إسو، سي
اسم المنتج
مصنع وحدة فصل الهواء المبرد
الكلمة الرئيسية
وحدة فصل الهواء
وسيلة العمل
الهواء والهواء المضغوط والهواء النقي
استهلاك الكهرباء
أكبر من أو يساوي 80 كيلو واط
ضغط المخرج
0.1-20 ميجا باسكال
ميزتنا
مبيعات المصنع مباشرة
الميزات البارزة
استهلاك منخفض للطاقة وتلقائي بالكامل
وقت العمل
يجب 24 ساعة كل يوم
مجال
الاستخدام الطبي والصناعي
مبدأ العمل
العملية التكنولوجية المبردة آسو
نقاء الأكسجين
99%-99.8% (الدرجة الطبية)
نقاء النيتروجين
أقل من أو يساوي 10ppm O2
منتج
الأكسجين النيتروجين غاز الأرجون، لوكس، لين، لار
خدمة ما بعد-البيع
الدعم الفني مدى الحياة ومهندس الإرسال ومقابلة الفيديو
المنتجات ذات الصلة
خزان السائل المبرد، نظام التبخير،
حزمة النقل
حزمة عارية وحالة خشبية وصينية خشبية
مواصفة
50-30000 نيوتن متر3/ساعة
علامة تجارية
نوتشو
أصل
الصين
رمز النظام المنسق
8419601900
القدرة الإنتاجية
5 لتر/دقيقة
